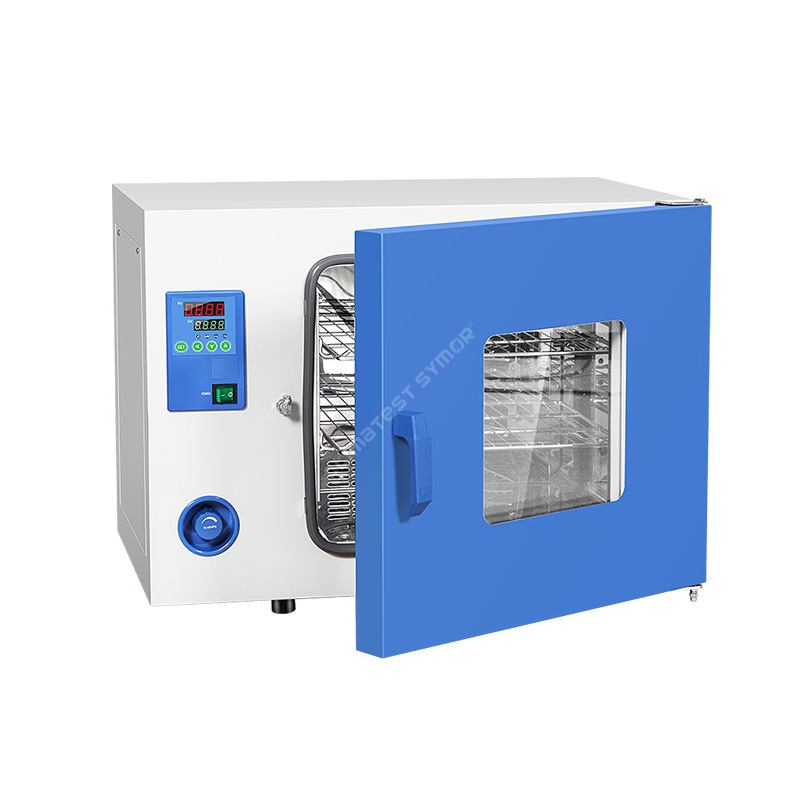

Tá oighinn bheaga thriomú, ar a dtugtar oighinn thriomú benchtop freisin, deartha le húsáid ar bhinse saotharlainne nó tábla. Is gnách go mbíonn na hoigheann seo beag agus dlúth, rud a fhágann go bhfuil siad iontach do shaotharlanna a bhfuil spás teoranta acu, nó d’fheidhmchláir a dteastaíonn uathu an oigheann a bhogadh go minic nó a athshuíomh.
Múnla: TG-9140A
Cumas: 135L
Toise Intí: 550*450*550 mm
Toise taobh amuigh: 835*630*730mm
Cur síos
Buntáiste amháin a bhaineann le oighinn bheaga thriomú ná a éascaíocht úsáide agus iniomparthacht. Is féidir iad a bhogadh go héasca agus a chur ar bhinse saotharlainne nó tábla, agus ní gá aon suiteáil nó socrú speisialta. Tá rialú teochta in-ríomhchláraithe, taispeántais dhigiteacha, aláraim, lasc ama agus cosaint thar theorainneacha teochta i gceist leis na hoigheann.
Sonraíocht
Mionsamhail |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
Cumas |
25L |
35L |
50L |
80L |
105L |
135L |
200L |
225L |
Taobh istigh Dim. (W*D*H)mm |
300*300*270 |
340*325*325 |
420*350*350 |
450*400*450 |
550*350*550 |
550*450*550 |
600*550*600 |
600*500*750 |
Diméin Amuigh. (W*D*H)mm |
585*480*440 |
625*510*495 |
700*530*515 |
735*585*620 |
835*530*725 |
835*630*730 |
885*730*795 |
890*685*930 |
Raon teochta |
RT+10°C ~ 200°C |
|||||||
Luaineacht Teocht |
± 1.0°C |
|||||||
Taifeach Teochta |
0.1°C |
|||||||
Aonfhoirmeacht Teocht |
±2.5% (pointe tástála@100°C) |
|||||||
Seilfeanna |
2 PCS |
|||||||
Tráthúlacht |
0 ~ 9999 nóim |
|||||||
Soláthar leictreachas |
AC220V 50HZ |
|||||||
Teocht chomhthimpeallach |
+5°C ~ 40°C |
Gné
• Rialú teochta aonfhoirmeach
• Samplaí a théamh agus a thriomú go tapa, in ann samplaí a théamh suas go dtí 200°C
• Cruach dhosmálta sus#304 oigheann istigh agus pláta cruach púdar-brataithe oigheann taobh amuigh, creimeadh-resistant
• Tomhaltas íseal fuinnimh, coigilt costais
• Tugann rialtóir taispeána digtal PID rialú teochta cruinn agus iontaofa duit
Struchtúr
Go ginearálta bíonn na comhpháirteanna seo a leanas in oighinn bheaga thriomú:
• Oighinn Intí: Déanta as cruach dhosmálta meirge-dhíonach SUS#304
• Eilimint Téimh (Téitheoir): Déanta as cruach dhosmálta SUS#304, gineann sé teas laistigh den seomra.
• Séidire Scaipthe: Cuidíonn an comhiompar aer éigean a chinntiú dáileadh teocht aonfhoirmeach agus triomú níos tapúla.
• Córas Rialaithe Teochta: Ligeann rialtóir teochta digiteach d'úsáideoirí teocht ar leith a shocrú agus a chothabháil.
• Seilfeanna nó Racaí: Cuirtear samplaí nó ábhair ar na seilfeanna, tá siad inbhainte agus inchoigeartaithe chun freastal ar mhéideanna samplacha éagsúla.
• Gnéithe Sábháilteachta: Cosaint teorainn ró-teocht agus aláraim.
Tá struchtúr na n-oigheann triomú beaga deartha chun rialú teochta beacht, fiú dáileadh teasa, agus timpeallacht rialaithe a sholáthar d'iarratais éagsúla triomú agus téimh i suíomhanna saotharlainne agus tionsclaíocha.
Iarratas
Úsáidtear oighinn thriomú beaga chun taise a bhaint as comhpháirteanna leictreonacha le linn próisis déantúsaíochta leictreonacha. Seo samplaí d’fheidhmchláir:
Dromchla Mount Technology (SMT): Le linn an phróisis SMT, cuirtear comhpháirteanna leictreonacha ar PCB (bord ciorcad priontáilte) ag baint úsáide as meaisín piocadh agus áit. Tar éis na comhpháirteanna a chur, téann na boird trí oigheann reflow ina bhfuil an greamaigh solder leáite chun na comhpháirteanna a nascadh leis an mbord. Ós rud é go bhféadfaidh na comhpháirteanna agus na boird an taise a ionsú le linn an phróisis, déanann oighinn bheaga thriomú an iomarca uisce a bhaint agus cosc a chur ar theipeanna féideartha de bharr treá taise.
Sádráil Tonn: Is éard atá i gceist le sádráil tonnta bun an PCB a rith thar linn sádrála leáite, rud a chruthaíonn comhpháirteach soladach idir an PCB agus comhpháirteanna leictreonacha. Roimh sádráil tonnta, nitear an PCB le flosc intuaslagtha in uisce chun aon ocsaídiú a bhaint as an mbord. Ansin cuirtear an PCB trí oighinn thriomú beaga chun an taise atá fágtha a bhaint roimh sádráil tonnta, ionas nach n-iompaíonn an ocsaídiú ina ábhar salaithe le linn an phróisis sádrála.
Potú agus Ionchochlú: Chun gléasanna leictreonacha a chosaint ó thaise, is gnáthchleachtas é an gléas a chóta le hábhar potaithe nó imchochaithe atá uiscedhíonach. Go hiondúil bíonn próiseas curaíochta ag baint leis na hábhair seo a éilíonn bácáil ardteochta chun leigheas iomlán an ábhair a chinntiú. Má chuirtear na gléasanna isteach in oighinn bheaga thriomú, is féidir an t-ábhar potaithe nó imchochlaithe a leigheas.
Iarratas Greamaigh Solder: Úsáidtear greamaigh solder go coitianta chun comhpháirteanna leictreonacha a cheangal le PCB roimh sádráil reflow. Tá an ghreamú déanta as cáithníní miotail agus flosc a mheascadh i bhfoirm taos. Ós rud é go n-ionsúnn an greamaigh solder taise, tá sé ríthábhachtach an taos a thriomú roimh úsáid. Baineann oighinn bheaga thriomú uisce as an ghreamú sádrála, ag cinntiú go gcloíonn sé i gceart agus nach n-eascraíonn hailt sádrála lag.
D'fhéadfadh sé go gcuirfeadh taise iomarcach comhpháirteanna leictreonacha mífheidhmiúil nó díghrádaithe thar am, rud a fhágann nach bhfuil aon úsáid ag baint leo ar deireadh thiar. Tá oighinn aer te riachtanach i dtionscal déantúsaíochta leictreonaic nua-aimseartha. Cuidíonn na hionstraimí bácála seo go héifeachtach le teipeanna féideartha a sheachaint trí thaise taobh istigh de na comhpháirteanna a bhaint le linn an phróisis déantúsaíochta.
Céimeanna oibríochta ginearálta:
Seo na céimeanna ginearálta chun iad a bhácáil in oigheann aeir te a thriomú:
• Preheat an oigheann go dtí an teocht riachtanach.
• Cuir na hábhair ar an tseilf, déan cinnte achar a choinneáil eatarthu
• Socraigh teocht agus am bácála ar an taispeáint dhigiteach.
• Monatóireacht a dhéanamh ar an teocht le linn an phróisis bácála.
• Nuair a bheidh an t-am bácála críochnaithe, stopann an oigheann ag obair go huathoibríoch, le do thoil lig do na hábhair fuarú sula mbaintear iad.
Tá sé tábhachtach a thabhairt faoi deara go bhfuil roinnt ábhar íogair do theocht ard, mar sin tá sé riachtanach an teocht agus an t-am bácála molta a leanúint chun damáiste a sheachaint. Ina theannta sin, ba cheart ábhair bhácáilte a stóráil i dtimpeallacht thirim chun an taise a chosc ó dhul isteach sa phróiseas triomú arís.
Conas a oibríonn oighinn bheaga thriomú?
Le linn an phróisis bácála, téann an eilimint téimh an t-aer, agus scaipeann an lucht leanúna cúrsaíochta an t-aer te ar fud an tseomra triomú ar fad. De réir mar a scaipeann an t-aer te, ionsúnn sé uisce ó na táirgí atá á mbá. Ansin sceitear an t-aer atá ualaithe le taise tríd an gcóras aerála, agus scaiptear an t-aer te tirim arís chun leanúint leis an bpróiseas triomú. Déan an timthriall seo arís go dtí go mbaintear amach an teocht socraithe.
Go hachomair, cruthaíonn oighinn thriomú beaga timpeallacht rialaithe, cuirtear samplaí nó ábhair i bhfeidhm sna oighinn seo, rud a fhágann go mbaintear taise. Déanann rialú teochta beacht, fiú dáileadh teasa, agus atmaisféar rialaithe taobh istigh den seomra iad oiriúnach d'iarratais saotharlainne, taighde agus tionsclaíochta éagsúla.
