Úsáidtear oighinn aer te, ar a dtugtar oighinn chomhiompar éigean freisin, go coitianta i saotharlanna agus cógaisíochta, soláthraíonn na hoigheann timpeallacht teasa aonfhoirmeach agus rialaithe chun freastal ar riachtanais shonracha. Tairgeann na hoighinn raon teochta leathan freisin chun ábhair éagsúla a bhácáil, agus tá rialú teochta in-ríomhchláraithe, taispeántais dhigiteacha, aláraim agus amadóirí ann chun timthriallta bácála beachta agus iontaofa a cheadú.

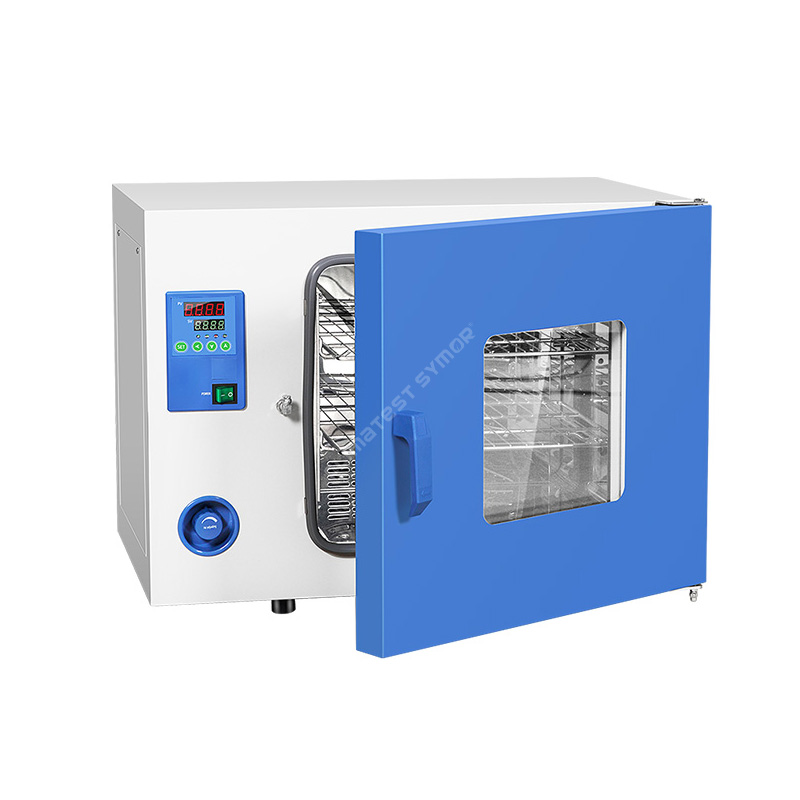

Múnla: TG-9123A
Cumas: 105L
Toise Intí: 550*350*550 mm
Toise taobh amuigh: 835*530*725 mm
Cur síos
Is féidir oighinn aer te a úsáid chun taise a thriomú nó a bhaint as samplaí nó ábhair. De ghnáth is éard atá ann ná seomra téite le racaí nó seilfeanna taobh istigh chun na samplaí a chur. Is féidir an teocht taobh istigh den oigheann a rialú agus a chothabháil ar leibhéal sonrach chun an próiseas triomú a éascú, cuirtear na hoigheann triomú seo i bhfeidhm go forleathan le haghaidh táirgí a thriomú, a leigheas agus a thástáil i saotharlanna.
Sonraíocht
Mionsamhail |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
Cumas |
25L |
35L |
50L |
80L |
105L |
135L |
200L |
225L |
Taobh istigh Dim. (W*D*H)mm |
300*300*270 |
340*325*325 |
420*350*350 |
450*400*450 |
550*350*550 |
550*450*550 |
600*550*600 |
600*500*750 |
Taobh amuigh Dim. (W*D*H)mm |
585*480*440 |
625*510*495 |
700*530*515 |
735*585*620 |
835*530*725 |
835*630*730 |
885*730*795 |
890*685*930 |
Raon teochta |
RT+10°C ~ 200°C |
|||||||
Luaineacht Teocht |
± 1.0°C |
|||||||
Taifeach Teochta |
0.1°C |
|||||||
Aonfhoirmeacht Teocht |
±2.5% (pointe tástála@100°C) |
|||||||
Seilfeanna |
2 PCS |
|||||||
Tráthúlacht |
0 ~ 9999 nóim |
|||||||
Soláthar leictreachas |
AC220V 50HZ |
|||||||
Teocht chomhthimpeallach |
+5°C ~ 40°C |
Gné
• Rialú teochta aonfhoirmeach
• Samplaí a théamh agus a thriomú go tapa, in ann samplaí a théamh suas go dtí 200°C
• Cruach dhosmálta sus#304 oigheann istigh agus pláta cruach púdar-brataithe oigheann taobh amuigh, creimeadh-resistant
• Tomhaltas íseal fuinnimh, coigilt costais
• Tugann rialtóir taispeána digtal PID rialú teochta cruinn agus iontaofa duit
Struchtúr
Go ginearálta tá na comhpháirteanna seo a leanas in oighinn te:
• Oighinn Intí: Déanta as cruach dhosmálta SUS#304
• Insliú: Déanta d'olann gloine sármhínithe, chun caillteanas teasa ón oigheann go dtí an timpeallacht a íoslaghdú.
• Eilimint Téamh: Teas a ghiniúint laistigh den oigheann.
• Fan le cúrsaíocht: Aer te a scaiptear taobh istigh den oigheann.
• Duct Aeir: Tá an duct aer comhtháite leis an lucht leanúna agus cinntíonn sé go sreabhann an t-aer te tríd an oigheann go leanúnach.
• Córas Rialaithe Teochta: Ligeann rialtóir LED digiteach agus braite teochta d'úsáideoirí leibhéil teochta ar leith a shocrú agus a choinneáil dá bhfeidhmchláir.
Le linn an phróisis bácála, téann an téitheoir an t-aer, agus scaipeann an lucht leanúna cúrsaíochta an t-aer te ar fud an tseomra triomú ar fad. De réir mar a scaipeann an t-aer te, ionsúnn sé uisce ó na táirgí atá á mbá. Ansin sceitear an t-aer atá ualaithe le taise tríd an gcóras aerála, agus scaiptear an t-aer te tirim arís chun leanúint leis an bpróiseas triomú. Déan an timthriall seo arís go dtí go mbaintear amach an teocht socraithe.
Iarratas
Úsáidtear oighinn aer te chun taise a bhaint as comhpháirteanna leictreonacha le linn próisis déantúsaíochta leictreonacha. Seo samplaí d’fheidhmchláir:
Dromchla Mount Technology (SMT): Le linn an phróisis SMT, cuirtear comhpháirteanna leictreonacha ar PCB (bord ciorcad priontáilte) ag baint úsáide as meaisín piocadh agus áit. Tar éis na comhpháirteanna a chur, téann na boird trí oigheann reflow ina bhfuil an greamaigh solder leáite chun na comhpháirteanna a nascadh leis an mbord. Ós rud é go bhféadfadh na comhpháirteanna agus na boird an taise a ionsú le linn an phróisis, d'fhéadfadh oighinn a thriomú aer te an iomarca uisce a bhaint agus teipeanna féideartha de bharr treá taise a chosc.
Sádráil Tonn: Is éard atá i gceist le sádráil tonnta bun an PCB a rith thar linn sádrála leáite, rud a chruthaíonn comhpháirteach soladach idir an PCB agus comhpháirteanna leictreonacha. Roimh sádráil tonnta, nitear an PCB le flosc intuaslagtha in uisce chun aon ocsaídiú a bhaint as an mbord. Ansin cuirtear an PCB trí oigheann a thriomú aeir te chun an taise atá fágtha a bhaint roimh sádráil tonnta, ionas nach n-iompaíonn an ocsaídiú ina ábhar salaithe le linn an phróisis sádrála.
Potú agus Ionchochlú: Chun gléasanna leictreonacha a chosaint ó thaise, is gnáthchleachtas é an gléas a chóta le hábhar potaithe nó imchochaithe atá uiscedhíonach. Go hiondúil bíonn próiseas curaíochta ag baint leis na hábhair seo a éilíonn bácáil ardteochta chun leigheas iomlán an ábhair a chinntiú. Is féidir an t-ábhar potaithe nó imchochlaithe a leigheas trí na gléasanna a chur isteach in oigheann triomú aer te.
Iarratas Greamaigh Solder: Úsáidtear greamaigh solder go coitianta chun comhpháirteanna leictreonacha a cheangal le PCB roimh sádráil reflow. Tá an ghreamú déanta as cáithníní miotail agus flosc a mheascadh i bhfoirm taos. Ós rud é go n-ionsúnn an greamaigh solder taise, tá sé ríthábhachtach an taos a thriomú roimh úsáid. Baineann oighinn aeir te a thriomú uisce as an ghreamú sádrála, ag cinntiú go gcloíonn sé i gceart agus nach n-eascraíonn hailt solder lag.
D'fhéadfadh sé go gcuirfeadh taise iomarcach comhpháirteanna leictreonacha mífheidhmiúil nó díghrádaithe thar am, rud a fhágann nach bhfuil aon úsáid ag baint leo ar deireadh thiar. Tá oighinn aer te riachtanach i dtionscal déantúsaíochta leictreonaic nua-aimseartha. Cuidíonn na hionstraimí bácála seo go héifeachtach le teipeanna féideartha a sheachaint trí thaise taobh istigh de na comhpháirteanna a bhaint le linn an phróisis déantúsaíochta.
Céimeanna oibríochta ginearálta:
Seo na céimeanna ginearálta chun iad a bhácáil in oigheann aer te:
• Preheat an oigheann go dtí an teocht riachtanach.
• Cuir na hábhair ar an tseilf, déan cinnte achar a choinneáil eatarthu
• Socraigh teocht agus am bácála ar an taispeáint dhigiteach.
• Monatóireacht a dhéanamh ar an teocht le linn an phróisis bácála.
• Nuair a bheidh an t-am bácála críochnaithe, stopann an oigheann ag obair go huathoibríoch, le do thoil lig do na hábhair fuarú sula mbaintear iad.
Tá sé tábhachtach a thabhairt faoi deara go bhfuil roinnt ábhar íogair do theocht ard, mar sin tá sé riachtanach an teocht agus an t-am bácála molta a leanúint chun damáiste a sheachaint. Ina theannta sin, ba cheart ábhair bhácáilte a stóráil i dtimpeallacht thirim chun an taise a chosc ó dhul isteach sa phróiseas triomú arís.
