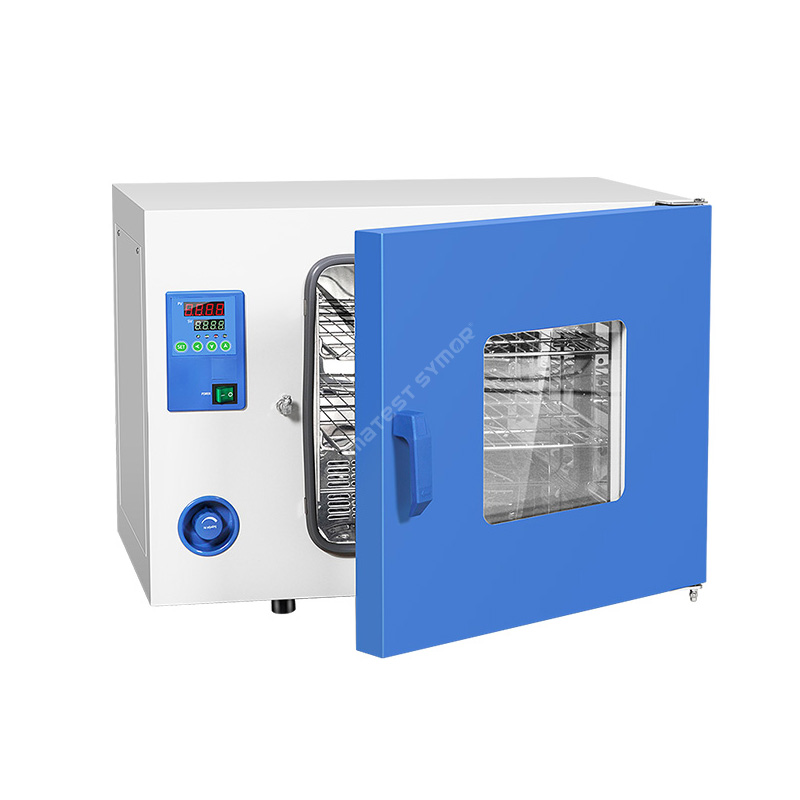

Is oigheann saotharlainne é oigheann triomú comhiompar éigean atá deartha le haghaidh feidhmeanna a thriomú, a leigheas nó a théamh. Glacann sé comhiompar éigean, rud a chiallaíonn go scaipeann lucht leanúna lártheifeacha nó séidire aer téite laistigh den seomra, chun dáileadh teocht aonfhoirmeach agus triomú éifeachtach a chinntiú.
Múnla: TG-9070A
Cumas: 80L
Toise Intí: 450*400*450mm
Toise taobh amuigh: 735*585*620 mm
Cur síos
Úsáideann oigheann triomú comhiompair éigeantais aershreabhadh téite chun táirgí nó ábhair a bhácáil go héifeachtach. Is í an eochair dá éifeachtacht rialú teochta beacht, fiú dáileadh teasa, agus an cumas timpeallacht rialaithe a choinneáil laistigh den seomra oigheann. Is éard atá san oigheann de ghnáth ná eilimint téimh, córas rialaithe teochta, agus gaothrán a scaipeann an t-aer te ar fud an tseomra. Cuidíonn an lucht leanúna le teas a dháileadh go cothrom, ag cinntiú go bhfaigheann táirgí an méid céanna teasa.
Sonraíocht
Mionsamhail |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
Cumas |
25L |
35L |
50L |
80L |
105L |
135L |
200L |
225L |
Taobh istigh Dim. (W*D*H)mm |
300*300*270 |
340*325*325 |
420*350*350 |
450*400*450 |
550*350*550 |
550*450*550 |
600*550*600 |
600*500*750 |
Taobh amuigh Dim. (W*D*H)mm |
585*480*440 |
625*510*495 |
700*530*515 |
735*585*620 |
835*530*725 |
835*630*730 |
885*730*795 |
890*685*930 |
Raon teochta |
RT+10°C ~ 200°C |
|||||||
Luaineacht Teocht |
± 1.0°C |
|||||||
Taifeach Teochta |
0.1°C |
|||||||
Aonfhoirmeacht Teocht |
±2.5% (pointe tástála@100°C) |
|||||||
Seilfeanna |
2 PCS |
|||||||
Tráthúlacht |
0 ~ 9999 nóim |
|||||||
Soláthar leictreachas |
AC220V 50HZ |
|||||||
Teocht chomhthimpeallach |
+5°C ~ 40°C |
Gné
• Rialú teochta aonfhoirmeach
• Samplaí a théamh agus a thriomú go tapa, in ann samplaí a théamh suas go dtí 200°C
• Cruach dhosmálta sus#304 oigheann istigh agus pláta cruach púdar-brataithe oigheann taobh amuigh, creimeadh-resistant
• Tomhaltas íseal fuinnimh, coigilt costais
• Tugann rialtóir taispeána digtal PID rialú teochta cruinn agus iontaofa duit
Struchtúr
Go ginearálta tá na comhpháirteanna seo a leanas in oigheann triomú comhiompair éigeantaigh:
• Oighinn Intí: Déanta as cruach dhosmálta SUS#304
• Insliú: Déanta d'olann gloine sármhínithe, chun caillteanas teasa ón oigheann go dtí an timpeallacht a íoslaghdú.
• Eilimint Téimh: Gineann sé teas laistigh den oigheann.
• Fan le cúrsaíocht: Scaipeann sé aer te laistigh den oigheann.
• Duct Aeir: Tá an duct aer comhtháite leis an lucht leanúna, cinntíonn sé seo go sreabhann an t-aer te tríd an oigheann go leanúnach.
• Braiteoir Teochta: Tomhaiseann sé an teocht san oigheann.
• Córas Rialaithe: Rialaíonn sé teocht agus uainiú an phróisis thriomú.
I bhfeidhmiú, téann an eilimint téimh suas an t-aer, ansin scaipeann an lucht leanúna an t-aer tríd an ducht aeir isteach sa seomra oigheann, agus ar deireadh amach tríd an sceite. Cinntíonn an próiseas iomlán seo téamh agus triomú aonfhoirmeach na n-ábhar.
Iarratas
Úsáidtear oigheann triomú comhiompair éigean go forleathan i ndéantúsaíocht leictreonaic, úsáidtear na hoigheann seo chun taise a bhaint as comhpháirteanna leictreonacha chun a seilfré a athchóiriú.
Seo roinnt samplaí den chaoi a gcuirtear oighinn thriomú i bhfeidhm i ndéantúsaíocht leictreonach:
Dromchla Mount Technology (SMT): Le linn an phróisis SMT, suitear comhpháirteanna leictreonacha ar PCBanna (clár ciorcad priontáilte) ag baint úsáide as meaisín piocadh agus áit. Tar éis na comhpháirteanna a chur, téann na boird trí oigheann reflow ina bhfuil an greamaigh solder leáite chun na comhpháirteanna a nascadh leis an mbord. Ós rud é go bhféadfaidh na comhpháirteanna agus na boird taise a ionsú le linn an phróisis. Baintear úsáid as oigheann triomú comhiompair éigeantais chun aon taise iomarcach a bhaint agus chun teip féideartha de bharr treá taise a chosc.
Sádráil Tonn: Is éard atá i gceist le sádráil tonnta bun an PCB a rith thar linn sádrála leáite, rud a chruthaíonn comhpháirteach soladach idir an PCB agus comhpháirteanna leictreonacha. Roimh sádráil tonnta, nitear an PCB le flosc intuaslagtha in uisce chun aon ocsaídiú a bhaint as an mbord. Ansin cuirtear an PCB trí oigheann triomú comhiompar éigean, bainfidh sé seo an taise atá fágtha roimh sádráil tonnta ionas nach n-iompóidh an ocsaídiú ina ábhar salaithe le linn an phróisis sádrála.
Potú agus Ionchochlú: Chun gléasanna leictreonacha a chosaint ó thaise, is gnáthchleachtas é an gléas a chóta le hábhar potaithe nó imchochaithe atá uiscedhíonach. Go hiondúil bíonn próiseas curaíochta ag baint leis na hábhair seo a éilíonn bácáil ardteochta chun leigheas iomlán an ábhair a chinntiú. D'fhéadfaí an t-ábhar potaithe nó imchochaithe a leigheas dá gcuirfí na gléasanna in oigheann triomú comhiompar éigean.
Iarratas Greamaigh Solder: Úsáidtear greamaigh solder go coitianta chun comhpháirteanna leictreonacha a cheangal le PCB roimh sádráil reflow. Tá an ghreamú déanta as cáithníní miotail agus flosc a mheascadh i bhfoirm taos. Ós rud é go n-ionsúnn an greamaigh solder taise, tá sé ríthábhachtach an taos a thriomú roimh úsáid. Is féidir le oighinn bhácáil aon taise a bhaint as an ghreamú sádrála lena chinntiú go gcloíonn sé i gceart agus nach mbíonn ailt sádrála lag ina chúis leis.
De ghnáth soláthraíonn oigheann triomú comhiompair éigean timpeallacht rialaithe teochta, is féidir é seo a shocrú de réir na gceanglas teochta ar leith. Is féidir leis na hoighinn oibriú ag raonta teochta éagsúla ó 50 ° C go 150 ° C, ag brath ar na cineálacha comhpháirteanna leictreonacha.
Tógann an próiseas bácála roinnt uaireanta, agus le linn an ama seo, tá na comhpháirteanna leictreonacha nochta don timpeallacht rialaithe. Ligeann sé seo don taise a ghlacann na comhpháirteanna galú, ach ná déan damáiste do na comhpháirteanna fós.
Tar éis an próiseas bácála a bheith críochnaithe, ní mór na codanna leictreonacha fuarú go mall chun turraing teirmeach a sheachaint. Séalaítear na comhpháirteanna bácáilte ansin i bpacáistiú saor ó thaise chun ionsú taise a chosc arís.
Tríd is tríd, tá oighinn thriomú comhiompair Éigeantach riachtanach i ndéantúsaíocht leictreonaic nua-aimseartha. Cuidíonn na hoighinn seo le teip leictreonach féideartha a sheachaint trí thaise a bhaint as céimeanna éagsúla den phróiseas déantúsaíochta. Is rogha is fearr é saol urláir do chuid páirteanna leictreonacha a athbhunú, agus d'éifeachtúlacht táirgthe a fheabhsú go mór.
