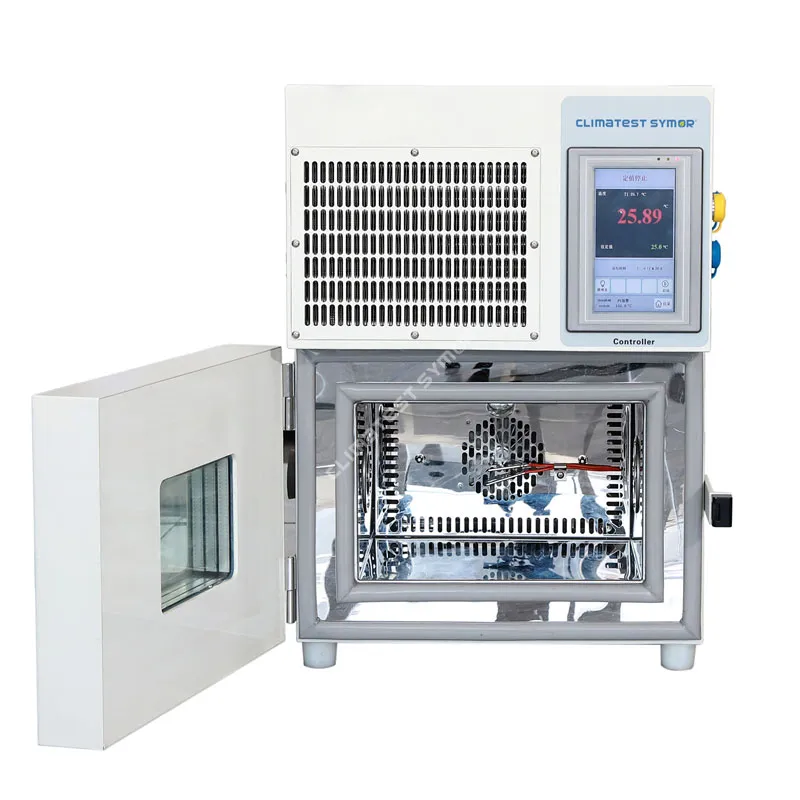

A Seomra Tástála Teochta Beagaa sheachadann na cumais scagthástála strus teirmeach céanna go díreach agus a seastaíonn seomra teochta urláir, ach laistigh de lorg a luíonn ar bharr an bhinse nó i saotharlann plódaithe.
Is é an dúshlán nach gciallaíonn "beag" "níos laige." Baintear amach rátaí rampa teochta 3°C go 5°C in aghaidh an nóiméid sna seomraí tástála mionteochta agus ídíonn siad cumhacht níos lú ná 1.5KW. Soláthraíonn an treoir seo miondealú teicniúil iomlán ar shonraíochtaí Seomra Tástála Teochta Beaga, lena n-áirítear táblaí feidhmíochta, struchtúr meicniúil, agus comhairle phraiticiúil maidir le hiarratais.
Croí-Sonraíochtaí Teicniúla do Sheomra Tástála Teochta Beaga Nuair a bhíonn aSeomra Tástála Teochta Beaga, ní féidir leat brath ar hypes margaíochta. Iarrann cliaint ghairmiúla sonraí. Seo thíos na sonraíochtaí caighdeánacha do sheomraí tástála teochta dhlúth ardfheidhmíochta ó 12 lítear go 36 lítear de thoirt inmheánach - na méideanna is coitianta le haghaidh tástála ar leibhéal na gcomhpháirteanna.
| Paraiméadar | Raon Caighdeánach | Nóta Innealtóireachta |
| Toirt Inmheánach | 12L / 22L / 36L | Oireann 12L le PCB aonair nó le tástáil cille ceallraí. Freastalaíonn 36L ar suas le 3 braiteoir feithicleach ag an am céanna. |
| Toisí Inmheánacha (W x D x H) | 310×230×200 mm (12L) go 400 x 300 x 300 mm (36L) | Cinntigh nach n-áitíonn do ghléas atá faoi thástáil (DUT) níos mó ná 2/3 den limistéar inmheánach chun sruth aeir a chothabháil. |
| Toisí Seachtracha (W x D x H) | 500×540×650 mm (12L) go 640×730×920 mm (36L) | Tá formhór na n-aonad deartha chun binsí saotharlainne a fheistiú. |
| Meáchan Glan | 60 kg go 90 kg | Fíoraigh do rátáil ualaigh bhinse oibre. |
| Tógáil Intí | SUS 304 cruach dhosmálta | Soláthraíonn sé friotaíocht ocsaídiúcháin agus ceadaíonn sé glanadh éasca |
| Tógáil Taobh amuigh | Cruach fuar-rollta atá brataithe le púdar | Frithsheasmhach meirge, maoin chobhsaí |
Cinneann na sonraíochtaí sa tábla seo an gcomhlíonann do Seomra Tástála Teochta Beaga caighdeáin tástála idirnáisiúnta ar nós IEC 60068-2-1 (fuar) agus IEC 60068-2-2 (teas tirim).
| Paraiméadar | Luach (Samhail Chaighdeánach) | Léargas Criticiúil |
| Raon Teochta | -40°C go +130°C | Clúdaíonn -40°C 95% den tástáil leictreonaice tráchtála. |
| Luaineacht Teocht | ± 0.5°C | Tomhaiseann sé cobhsaíocht ghearrthéarmach ag pointe braite amháin. |
| Aonfhoirmeacht Teocht | <2.0°C (@9 bpointe) | Gan ualach |
| Ráta Téimh | 2.0-3.0°C/nóiméad meán | Ó -40°C go +85°C |
| Ráta Fuarú | 1.0-2.0°C/nóiméad meán | Ó +85°C go -40°C. Teoranta ag dí-áitiú comhbhrúiteora ag teocht íseal. |
| Taifeach Teochta | 0.1°C | Tá ardtaifeach riachtanach le haghaidh tástála cobhsaíochta braiteoirí MEMS agus ascaltóirí. |
A Seomra Tástála Teochta Beagaa chomhtháthú de ghnáth i do sreabhadh oibre, córais sonraí, agus timpeallacht fhisiciúil.
Córas Aerchúrsaíochta
Úsáideann gach seomra dhlúth nua-aimseartha dearadh comhiompar aeir éigeantais. Tarraingíonn fean lártheifeacha atá suite ar an mballa cúil aer thar corna téitheoir finned agus evaporator, ansin dáileann sé go hingearach trí dhuchtanna bréifnithe. Ba cheart go mbeadh an treoluas aeir idir 1.5 m/s agus 3.0 m/s. Feabhsaíonn treoluasanna níos airde aonfhoirmeacht ach féadann siad samplaí beaga éadroma a fhuarú níos tapúla ná an ráta rampaí cláraithe.

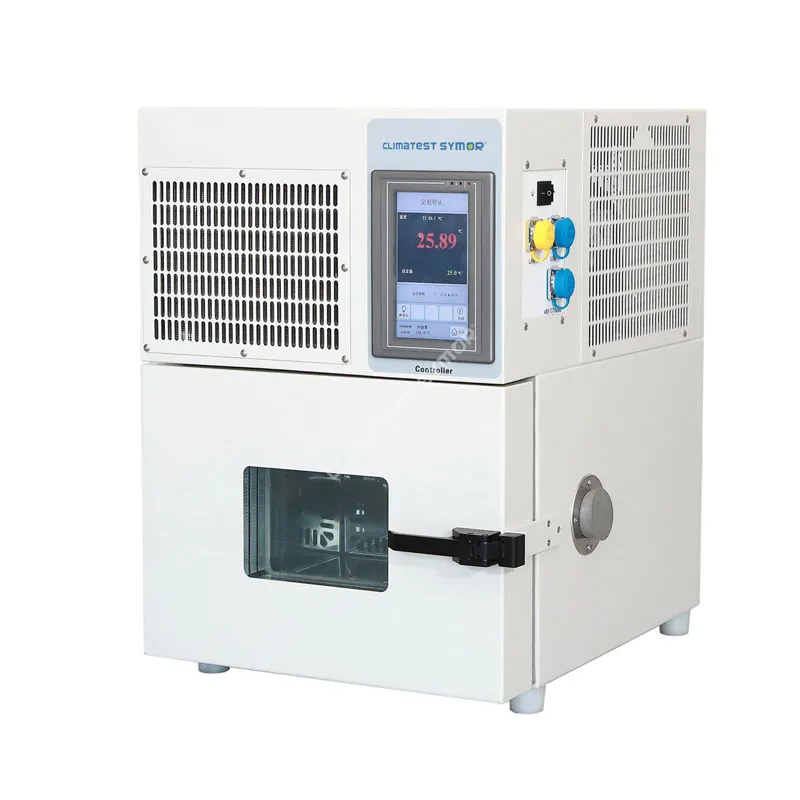

Port Cábla agus Gabhálais
GachSeomra Tástála Teochta Beaganí mór port rochtana taobh a bheith san áireamh. Is é 50 mm (2 orlach) an trastomhas caighdeánach. Áirítear leis an gcalafort breiseán rubair silicone a chothaíonn séala an tseomra agus a ligeann do shreanga dul tríd. Maidir le DUTanna faoi thiomáint, bain úsáid as an gcalafort cábla go heisiach - ná dún an doras ar cháblaí riamh.

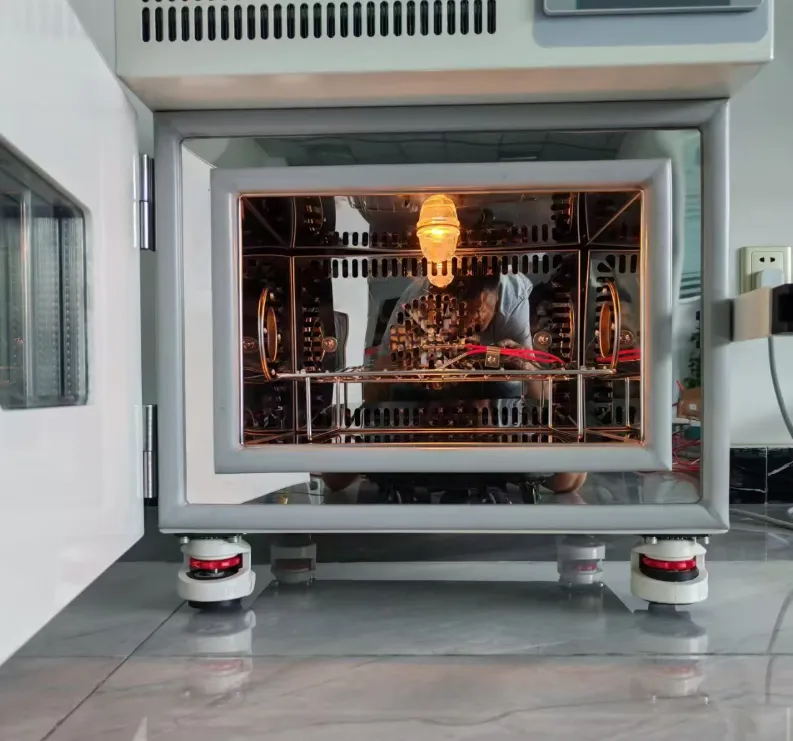

Seilfeanna agus Luchtaigh
Áirítear seilfeanna cruach dhosmálta amháin i seomra gnáth-theocht mion. Is gnách go mbíonn uas-ualach na seilfe idir 10 kg agus 20 kg, agus tá an t-uas-seilf rátáilte le haghaidh acmhainn iomlán an tseomra.
Léiríonn na trí cheist seo a leanas na hábhair imní innealtóireachta agus oibriúcháin is minice a d'ardaigh bainisteoirí saotharlainne, innealtóirí cáilíochta, agus speisialtóirí soláthair nuair a shonraítear Seomra Tástála Teochta Beaga.
1: Conas a ríomhaim méid ceart Seomra Tástála Teochta Beaga do mo shamplaí tástála?
Ní mór duit a chinntiú nach bhfuil d’eiseamal níos mó ná dhá thrian den toirt inmheánach, agus nach bhfuil aon sampla laistigh de 10 cm d’aon bhalla istigh.
Tá an tríú riail bunaithe ar dhinimic an tsreafa aeir. Mar shampla, má roghnaíonn tú Seomra Tástála Teochta Beaga 36L, níor chóir go mbeadh do thoirt iomlán sampla níos mó ná 24 lítear. Seo é an modh ríofa céim ar chéim:
. Tomhais do thoisí DUT ina cheintiméadair: Fad x Leithead x Airde.
. Ríomh toirt sampla amháin ina lítear: (L x W x H) / 1,000.
. Méadaigh faoi líon na samplaí chun méid iomlán an tsampla a fháil.
Ina theannta sin, coinnigh imréiteach le haghaidh aerchúrsaíochta. Is gnách go mbíonn an plenum fillte aeir suite ar an mballa cúil. Má dhéantar é seo a bhlocáil le sampla atá ró-ard beidh claonadh teochta mór ann. Chun torthaí iontaofa a fháil, bain úsáid as na seilfeanna bréifnithe a chuirtear ar fáil i gcónaí agus ná déan samplaí a chruachadh go díreach ar urlár an tseomra.
2: Conas a dhéanaim tástáil aonfhoirmeachta teochta (mapáil) ar mo Seomra Tástála Teochta Beaga?
Beidh logálaí sonraí ilchainéil calabraithe de dhíth ort le 9 braiteoir PT100 ar a laghad
Seo é an modh gairmiúil:
. Braiteoir teocht 9 PT100, calabraithe go cruinneas ±0.3°C
. Logálaí sonraí le ráta samplála 50ms go 1 soicind
. Daingneán seomra nó raca sreang (neamh-mhiotalacha chun seoladh teirmeach a sheachaint)
Nós imeachta tástála:
1.Cuir na 9 braiteoir taobh istigh den seomra folamh ag na láithreacha seo:
. 8 coirnéal (gach ceann acu laistigh de 50mm den bhalla
. Ionad geoiméadrach
2.Socraigh an seomra go trí phointe socraithe atá uait: -40°C, +25°C, agus +85°C
3. Ceadaigh 30 nóiméad de chobhsú (am soak) ag gach pointe socraithe.
4.Log sonraí teochta ar feadh 30 nóiméad ag gach pointe socraithe.
5. Déan an aonfhoirmeacht a ríomh mar: (An teocht is airde a taifeadadh i measc 9 bpointe) lúide (An teocht is ísle a taifeadadh i measc 9 bpointe).
Critéir a rith: Le haghaidh ardchaighdeáinSeomra Tástála Teochta Beaga, ba chóir go mbeadh aonfhoirmeacht ≤2.0 ° C. Má sháraíonn do sheomra aonfhoirmeacht 3.0°C, seiceáil an bhfuil fean bactha, téitheoir teipthe nó lucht íseal cuisneáin. Déan an tástáil seo go bliantúil agus tar éis aon athlonnú ar an seomra.
