Maidir le saotharlanna taighde, ranna rialaithe cáilíochta, agus foirne innealtóireachta T&F, tá anSeomra Tástála Teochta Benchtopis ionann é agus an chosaint tosaigh in aghaidh teip táirgí. Murab ionann agus seomraí tástála siúl isteach, cuireann aonaid bharr an bhinse lorg dlúth ar fáil. Cibé an bhfuil tú ag tástáil comhpháirteanna leictreonacha, cláir PCB, cealla ceallraí, nó fóin phóca, tá sé ríthábhachtach na sonraíochtaí teicniúla a thuiscint chun sonraí in-athdhéanta agus láidre a ghiniúint.
Soláthraíonn an treoir seo anailís chuimsitheach agus mhionsonraithe ar na sonraíochtaí, na saintréithe oibríochtúla agus na treoirlínte ceannaigh.
Agus meastóireacht á déanamh aSeomra Tástála Teochta Benchtop, is minic a dhíríonn ceannaitheoirí go hiomlán ar na teorainneacha teochta íosta agus uasta. Chun cabhrú le do phróiseas roghnúcháin, tá na sonraíochtaí caighdeánacha curtha le chéile againn le haghaidh Seomra Tástála Teochta in-ríomhchláraithe ardfheidhmíochta. Léiríonn na sonraí thíos tagarmharc an tionscail d’aonaid idir 22 agus 36 lítear – an láthair mhilis do bhinseópanna saotharlainne.
| Paraiméadar | Sonraíocht Chaighdeánach | Léargas Teicniúil |
| Toirt Inmheánach | 12L / 22L / 36L(Inroghnaithe) | Tá 12L oiriúnach le haghaidh tástála PCB; Freastalaíonn 22L agus 36L ar phacáistí ceallraí nó ar thionóil níos mó. |
| Toisí Inmheánacha (WxDxH) | 310×230×200 mm (12L) go 400 x 300 x 300 mm (36L) | Cinntigh luchtú seilf agus imréiteach aerchúrsaíochta. Ná pacáil samplaí os cionn 3/2 den toirt inmheánach. |

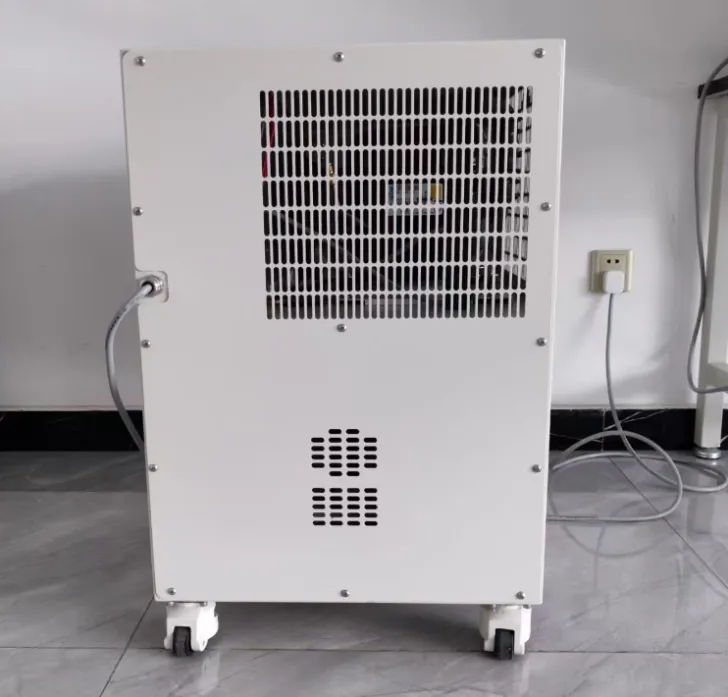

| Toisí Seachtracha (WxDxH) | 500×540×650 mm (12L) go 640×730×920 mm (36L) | Teastaíonn imréiteach 30cm ar na taobhanna le haghaidh aerála |
| Meáchan Glan | 60 kg go 90 kg | Tá sé ríthábhachtach do rátáil benchtop. Cinntigh go bhféadfaidh do bhinse tacú leis an ualach statach chomh maith le creathadh dinimiciúil. |
| Ábhar Taobh istigh | SUS304 Cruach Dhosmálta (Scuabtha / Scáthán) | Soláthraíonn friotaíocht meirge agus frithchaiteacht ard le haghaidh dáileadh teocht aonfhoirmeach. |
Is é seo croílár an Seomra Tástála Teochta. Caithfidh na huimhreacha ar an mbileog a ailíniú le fisic an fhíorshaoil. Tabhair aird ar choinníollacha "No-Load" vs "Luchtaithe".
| Paraiméadar | Sonraíocht Chaighdeánach | Léargas Teicniúil |
| Raon Teochta | -40°C go +130°C (Roghanna leathnaithe: -20°C go +130°C) | Is leor -40 ° C don chuid is mó de leictreonaic tráchtála. |
| Luaineacht Teocht | ± 0.5 °C | Is ionann é agus cobhsaíocht ghearrthéarmach ag pointe rialaithe amháin. Riachtanach le haghaidh tástálacha ar nochtadh statach. |
| Aonfhoirmeacht Teocht | <2.0 °C | Tomhaiseann sé an t-athraitheas teochta thar 9 bpointe sa spás oibre folamh. |
Cinneann an "Triantán Órga" den chuid is mó an iontaofacht: Comhbhrúiteoir, Rialaitheoir agus Sreabhadh Aeir.
| Paraiméadar | Sonraíocht Chaighdeánach | Léargas Teicniúil |
| Ráta Fuarú | 1.0 °C / nóim go 3.0 °C / nóim (+85°C go -40°C) | Meánráta, gan ualach |
| Ráta Téimh | 3.0 °C / nóim go 5.0 °C / nóim (-40 ° C go +85 ° C) | Soláthraíonn téitheoirí nichrome teas tirim, sofhreagrach. Déanann rátaí níos tapúla tástáil struis ar insliú do DUT. |
| Comhbhrúiteoir | Hermetic nó Rothlach (Tecumseh Fraincis / Copeland) | Tá Hermetic níos ciúine maidir le húsáid saotharlainne; Tá Rothlach níos marthanaí do thimthriallta tionsclaíocha. |
| Cuisneoir | R449A, R448A (GWP Íseal), R404A | Tá rialacháin Gáis-F an AE ag deireadh a chur de réir a chéile le gáis ard-GWP. Comhlíonadh dlíthe comhshaoil áitiúla a chinntiú. |
| Scaipeadh Aeir | Lucht leanúna lártheifeacha Sirocco | Cruthaíonn sé réimse comhiompair aeir éigeantais. |
SiomóirTá aonaid Seomra Tástála Teochta Benchtop tagtha chun cinn ó theirmeastait shimplí go hardáin fála sonraí sofaisticiúla.
Is é an rialtóir inchinn na hoibríochta.
An Rialaitheoir Ríomhchláraithe

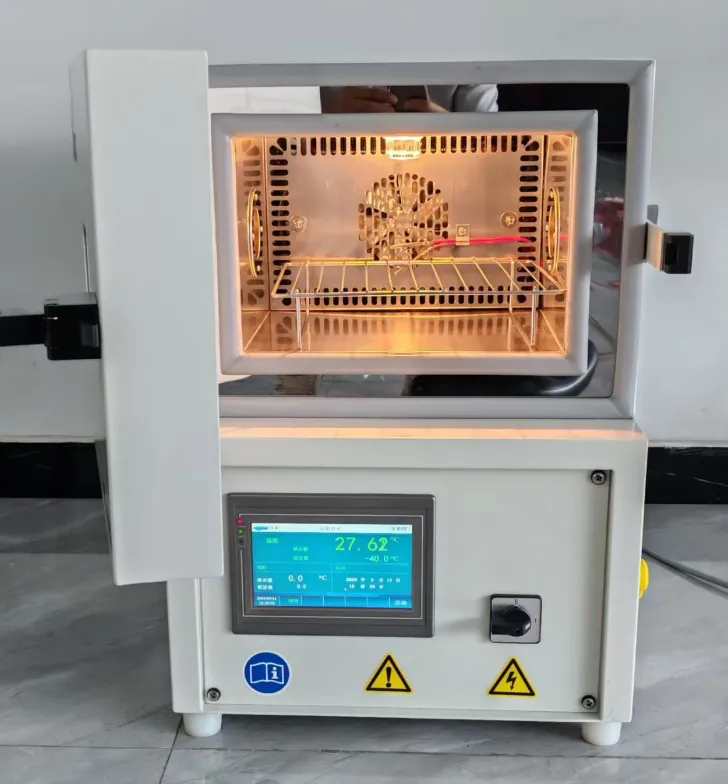

Seomraí Tástála Teochta Benchtopúsáid a bhaint as rialtóir scáileán tadhaill LCD 7” ríomhchláraithe.
Acmhainn an Chláir: Íosmhéid 120 mír le 999 timthriall athuair.
Cumarsáid: Nascacht Caighdeánach RS-232, RS-485, agus Ethernet (RJ-45).
Easpórtáil Sonraí Staire: Íoslódáil tacaíocht do thiomáineann USB flash. Ba cheart sonraí a onnmhairiú go díreach chuig Excel (.csv nó .xls) gan formáidiú dílseánaigh.
Cosaint Neamhspleách Thar-Teochta: Sriantóir meicniúil ar leith a ghearrann cumhacht don téitheoir má theipeann ar an bpríomhrialaitheoir.
Ró-ualach Cuisniú: Lasca ardbhrú agus athsheachadáin teirmeacha chun an comhbhrúiteoir a chosaint.
Calafoirt Cábla: Ceadaíonn poll cábla caighdeánach Φ 50 mm (le breiseán silicone) ar an taobh leat cumhacht a nascadh le do shampla tástála (Monatóireacht ar Luchtú Beo).
Sea, is féidir leat táirgí energized a thástáil, ach ní mór duit cuntas a thabhairt ar an "Luchtaigh Teasa."
Nuair a chumhachtaítear do tháirge laistigh den seomra, scaipeann sé fuinneamh i bhfoirm teasa. Cuireann sé seo "obair" breise le córas cuisniúcháin an tseomra, go háirithe má tá tú ag iarraidh teocht an-íseal a choinneáil (m.sh., -40 °C).
Seo é an cur chuige gairmiúil:
1. Ríomh an tUalach: Aimsigh wattage do ghléis faoi thástáil (DUT). Riail ghinearálta is ea go gcuireann tú 1°C d’ualach teasa leis an gcóras in aghaidh gach 100 vata teasa DUT.
2. Curves Derating: Soláthraíonn an chuid is mó de na monaróirí cairt "Cumas Luchtaithe Beo". Mar shampla, ag +23 ° C, d'fhéadfadh seomra láimhseáil 1000W, ach ag -40 ° C, titeann sé seo go dtí 250W.
3. Ceangal: Bain úsáid as an gcalafort cábla taobh tiomnaithe (Φ 50mm) i gcónaí chun do thoradh cumhachta a reáchtáil chuig an DUT. Ná scuaistear cáblaí i séala an dorais riamh, mar briseann sé seo an t-ionracas aerdhíonach agus cruthaíonn sé droch-oighriú.
De ghnáth déantar sonraíochtaí aonfhoirmeachta teochta (m.sh., ±1.0°C) a thomhas faoi choinníollacha “Ualach”. Nuair a chuireann tú samplaí taobh istigh, feidhmíonn siad mar bhacainní teirmeacha. Caithfidh an t-aer sreabhadh timpeall na samplaí chun iad a théamh nó a fhuarú. Má líonann tú an seomra níos mó ná 30-40% dá thoirt iomlán, bacann tú an sruth aeir ón lucht leanúna lártheifeacha.
An Réiteach: Fág bearna de 10cm ar a laghad thart ar an iontógáil fean (de ghnáth ar bharr nó ar chúl). Úsáid seilfeanna bréifnithe chun sruth aeir ingearach a cheadú.
Éifeacht Doirteal Teasa: Má tá do chuid samplaí déanta as miotail tiubh (alúmanam nó cruach), tá mais teirmeach ard acu. Teasfaidh siad suas agus fuaróidh siad níos moille ná an t-aer, rud a chruthaíonn diall sealadach (moill). Déanfaidh an rialtóir é seo a cheartú le linn an ama "soak" (Coinnigh).
Ba cheart duit do chuasán a chalabrú uair amháin ar a laghad gach 12 mhí, nó cloí le caighdeáin ASTM E220 / ISO 17025. Tá calabrú neamh-idirbheartaithe má tá tú ag tástáil le haghaidh comhlíonadh FDA (Feistí Leighis), FAA (Eitlíocht), nó Feithicleach (IATF 16949).
An Próiseas: Cuireann teicneoir deimhnithe "Logaire Sonraí" le 9 go 15 teirmeachúpla ag láithreacha sonracha (coirnéil agus lár) den spás oibre folamh.
Cad a thomhaistear: Déanann siad tástáil ar an Aonfhoirmeacht (difríocht idir an pointe is teo agus an pointe is fuaire), luaineacht (cobhsaíocht le himeacht ama), agus Cruinneas (cé chomh gar agus atá an léamh do chaighdeán inrianaithe NIST).
Seiceálacha Inmheánacha: Déan "Seiceáil Dhá Phointe" laethúil agus úsáid á baint agat as folcadán oighir (0°C) agus fiuchphointe uisce (100°C) le taiscéalaí tagartha ríomhaire boise lena chinntiú nach ndeachaigh an seomra idir na deimhnithe bliantúla.
